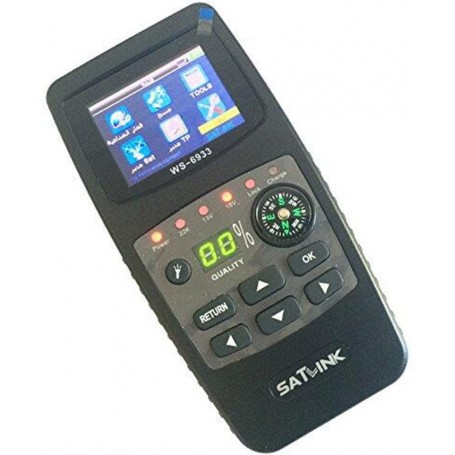

Détecteur de Satellite Portable SATLINK WS-6933 – DVB-S / DVB-S2

Le SATLINK WS-6933 est un détecteur de satellite numérique portable, entièrement compatible DVB-S et DVB-S2, conçu pour faciliter l’installation, l’alignement et la vérification des antennes paraboliques. Compact, léger et simple d’utilisation, il s’adresse aussi bien aux installateurs professionnels qu’aux particuliers.

Doté d’un écran LCD TFT couleur de 2,4 pouces, d’un compteur numérique précis de la force et de la qualité du signal, ainsi que d’une alarme sonore et visuelle, ce satellite finder garantit un pointage rapide et fiable. Sa batterie Li-ion intégrée offre une excellente autonomie pour les interventions sur site.

Grâce au calcul automatique des angles AZ (azimut) et EL (élévation), à la prise en charge DiSEqC 1.0 / 1.1, et à la boussole mécanique intégrée, le WS-6933 permet un réglage précis des antennes satellites, aussi bien pour les maisons individuelles que pour les immeubles collectifs.

Caractéristiques principales

• Compatibilité complète DVB-S / DVB-S2
• Écran LCD TFT couleur 2,4 pouces
• Affichage numérique de la force et de la qualité du signal
• Alarme sonore et lumineuse lors du verrouillage du signal
• Calcul automatique des angles AZ et EL
• Prise en charge DiSEqC 1.0 / 1.1, tonalité 0/22 kHz
• Bip intégré pour un réglage rapide sans regarder l’écran
• Protection contre les courts-circuits LNB
• Boussole mécanique intégrée
• Mise à jour logicielle via USB
• Design compact, léger et facile à transporter

Spécifications techniques

Normes de transmission

• DVB-S / DVB-S2

Entrée satellite / Démodulation

• Connecteur : Type F
• Fréquence d’entrée : 950 – 2 150 MHz
• Niveau du signal : -65 à -25 dBm
• Impédance d’entrée : 75 Ω
• Démodulation : QPSK, 8PSK
• Taux de symboles : 2 ~ 45 Mbaud (SCPC / MCPC)

Commande et alimentation LNB

• Tonalité de commutation : 22 kHz
• Alimentation LNB : 13 V / 18 V (IMax 300 mA)

Écran LCD

• Type : TFT positif translatif
• Résolution : 240 (RGB) × 320
• Zone active : 36,72 × 48,96 mm

Port de service

• Connecteur : USB
• Protocole : USB vers RS-232

Alimentation

• Batterie Li-ion : 7,4 V / 800 mAh
• Adaptateur secteur :
  • Entrée : 100–240 V AC, 50/60 Hz
  • Sortie : DC 12 V / 1 A
• Consommation maximale : 5 W

Caractéristiques physiques

• Dimensions (L × P × H) : 8 × 16 × 4 cm
• Poids net : 0,25 kg

Contenu de l’emballage

• 1 × Détecteur de satellite SATLINK WS-6933
• 1 × Étui de protection en silicone
• 1 × Câble USB pour mise à jour logicielle
• 1 × Adaptateur secteur (prise US)

Avantages produit

• Installation rapide et précise des antennes satellites
• Lecture claire des signaux même en extérieur
• Autonomie idéale pour les interventions terrain
• Convient aux installations individuelles et collectives
• Outil fiable, robuste et professionnel
